(638) [iBook-fr] Réparation fine d’un iBook Dual

[Lisa]

Notre modérateur Pacis (encore lui) avide de réparations en tout genre (en ce moment il n’arrête pas) avait remplacé son lecteur optique d’iBook USB par un Combo. Problème : après la réparation, l’iBook ne voulait plus démarrer sur batterie, le secteur par contre lui fonctionnait... Voici son histoire :

....A la suite d’un remplacement d’un lecteur CD par un combo sur un ibook dual usb, l’ibook ne voulait plus démarrer sur la batterie. Le secteur quant à lui fonctionnait très bien. J’ai remarqué que lorsque je mettais la batterie ( ibook sur secteur ) , une lumière ( un flash orange ) apparaissait vers la batterie. Tiens, je n’avais jamais remarqué ce voyant auparavant. Je rettente, et oui , un autre flash. Bon, normal donc...

Même pas deux minutes après, je sens le "grillé", comme un composant électronique qui avait brulé. Réouverture de l’ibook , et :

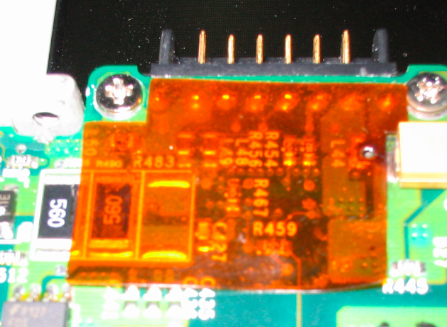

et que vois-je ? un trou dans ce plastique orange,

puis dessous ce plastique :

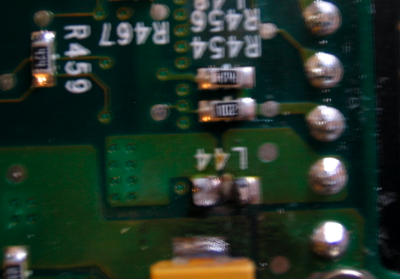

ce composant L44, complètement coupé en deux.

Je diagnostique un court-circuit , mais où ?Regardez bien cette image suivante :

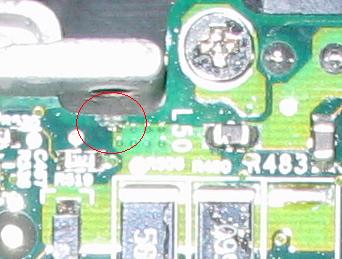

A gauche , vers le trou de la vis de fixation, la carte mère semble avoir été rongée par quelque chose.

Et bien ce quelque chose c’est tout simplement une vis que j’avais mis, mais trop longue. Car j’ai la très , très mauvaise habitude de ne pas prendre les bonnes/même vis lors du remontage .Donc cette vis avait fait contact entre certaines pistes de la carte mère et la carcasse et donc l’alim, mettant la batterie en court circuit.

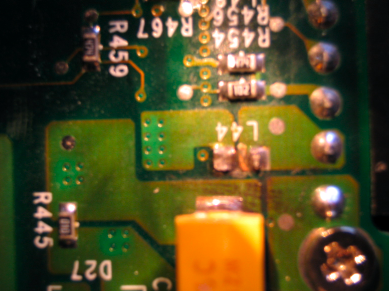

Heureusement , j’ai toujours une carte mère en pièces détachées, je récupère le même composant, je nettoie le circuit :

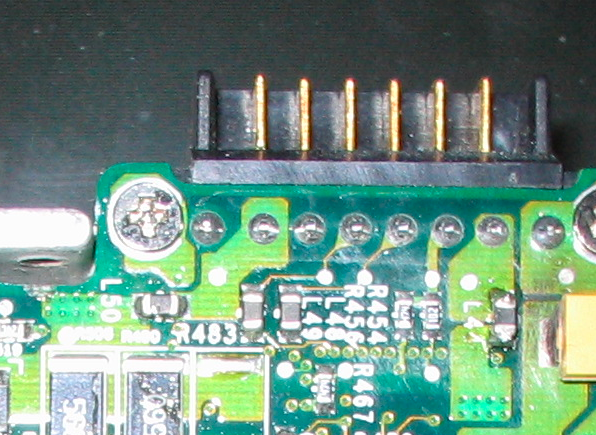

Un petit coup de soudure ( sans tremblotte !! ;) et résultat :

Remontage du tout , avec les bonnes vis ( enfin j’espère ), et ça marche. La batterie fonctionne ( ouf !! )

Conseil :repérez bien les vis lors du démontage / remontage de vos bêtes . C’est un conseil ...
